實例|SouthMap可以計算方格網扣島的土方工程嗎？
編輯： newsadmin
來源： 南方衛星導航
2021-11-12

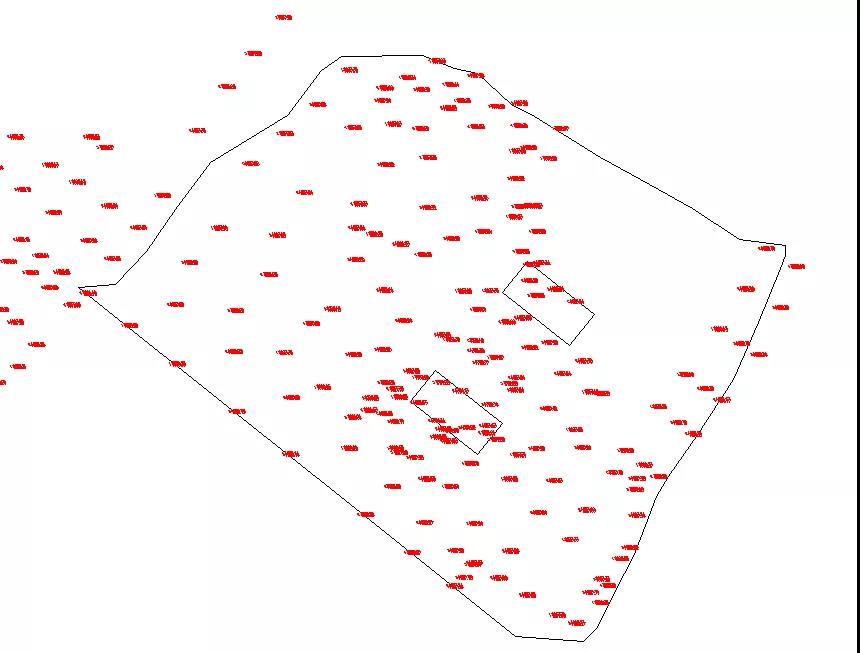

最近有個SouthMap用戶，拿了一張圖給我，咨詢能否計算下圖這種土方工程：外部最外圍是土方計算范圍線，內部?jī)蓚€(gè)矩形區域是構筑物，不參與土方計算。能否用方格網法，計算這個土方工程？





分析數據

這個實例數據，已知條件有：封閉的計算范圍，圖面有原始地形高程點，平場設計標高是1670。內部島狀區域是兩個分離的矩形閉合區域。需要求解：計算范圍內，扣除島狀區域的土方量。那么采用SouthMap方格網法來計算。



方格網土方計算

點擊菜單：工程應用-方格網土方計算，按下圖步驟完成方格網土方計算，并輸出計算表格。詳細操作過程，請觀看視頻教程!

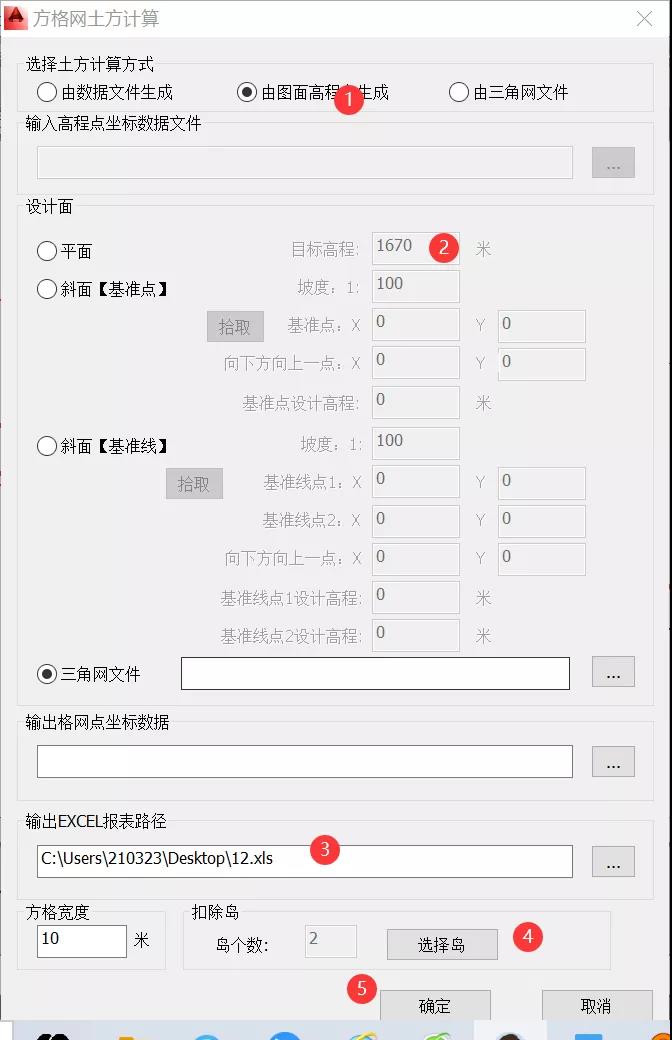

方格網計算設置步驟

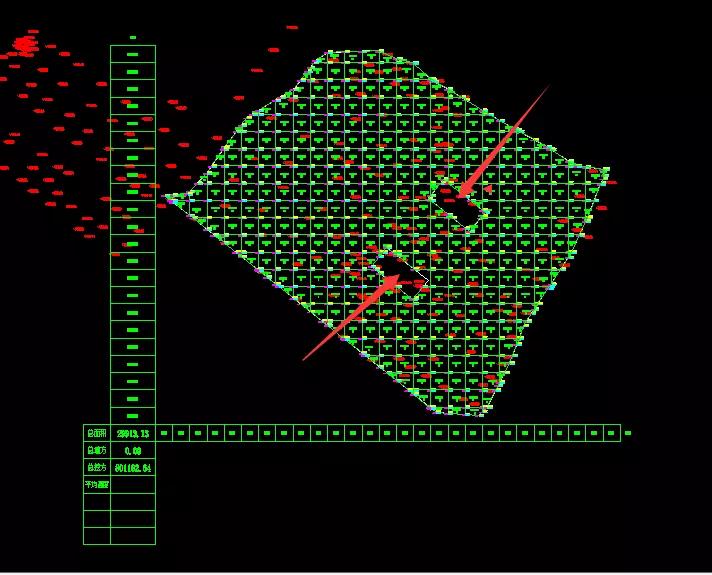

計算結果

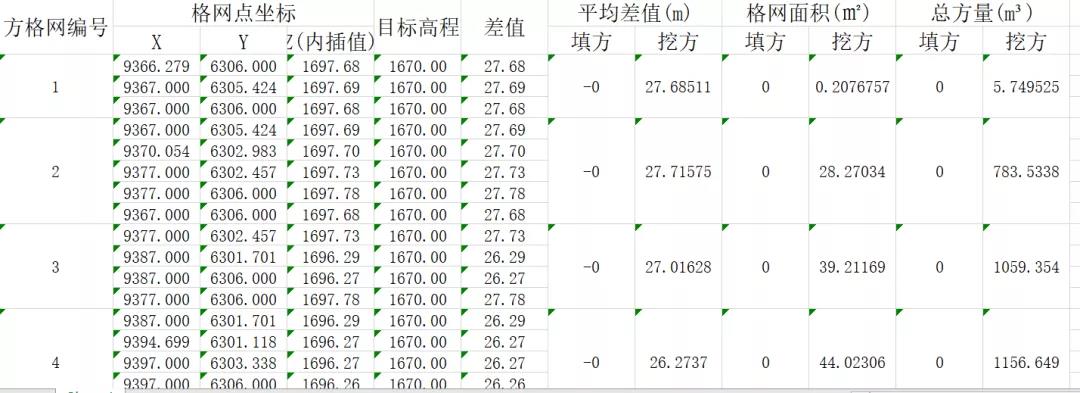

計算結果excle報表



復盤總結


這個實例數據只有一張圖，分析可以得到原始坐標數據、土方計算范圍和島狀區域范圍。選用方格網法完成土方量計算，并輸出計算報表。



歡迎加入官方服務QQ群，申請免費試用！
